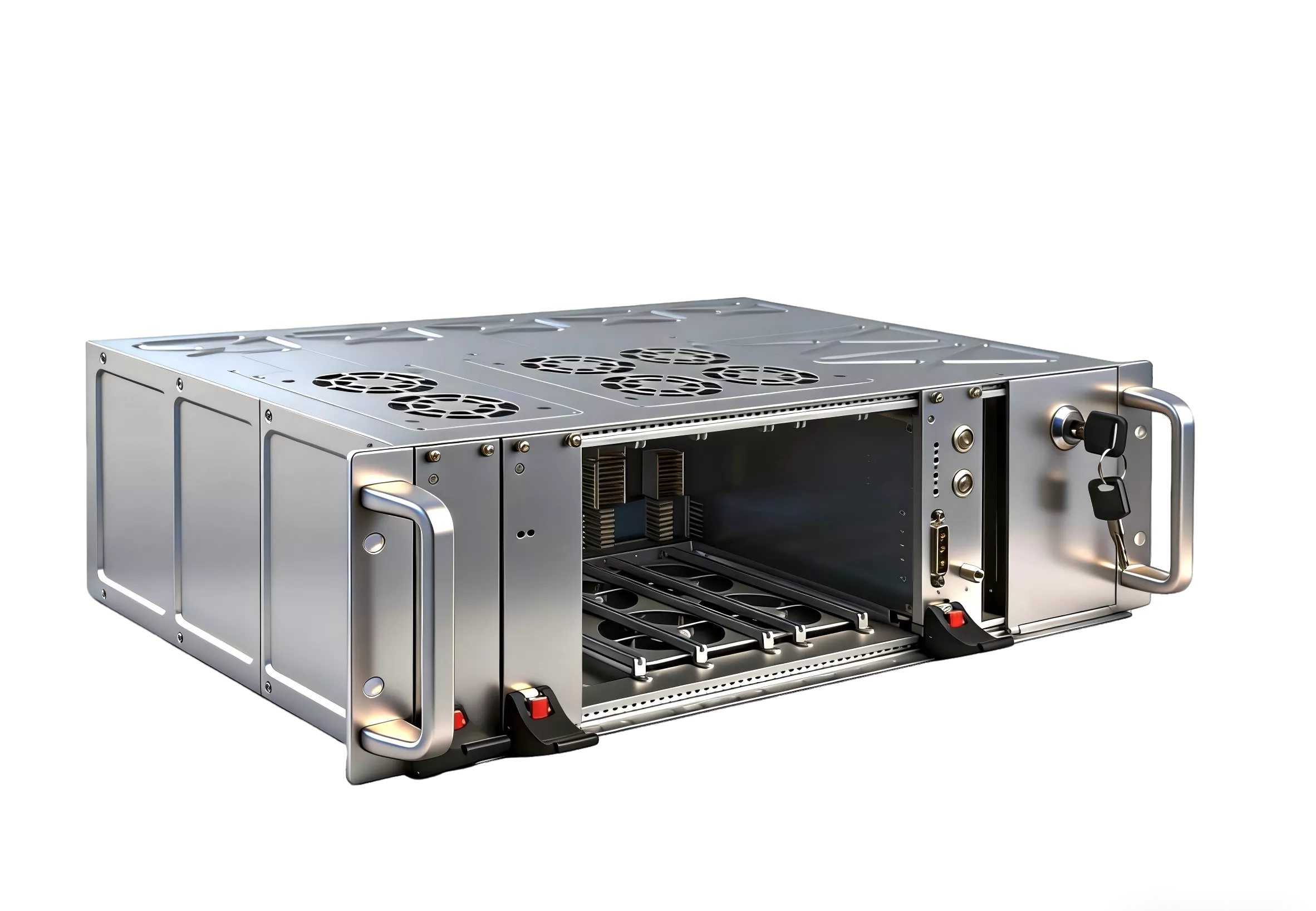

PXIe 3U 9 槽混合机箱
3U 9 槽混合机箱，提供 1 个系统控制器槽和 8 个混合外设槽，面向多模块并发测试系统。
适用标准 PXI-5 PXI Express 硬件规范 1.0（公开页面标注）
产品概述
EQIO PXIe-RM309 用于需要较多功能模块和集中供电的测试平台。系统控制器槽与 8 个混合外设槽分工明确，可将采集、激励、通信和数字 I/O 模块集中在同一机箱中。
公开配置
| 参数 | 规格 |
|---|---|
| 插槽 | 1 个系统控制器槽，8 个混合外设槽 |
| 系统带宽 | 8 GB/s；单槽带宽 2 GB/s |
| 背板 | PCIe 3.0，两链路背板拓扑；PXI-5 PXI Express 硬件规范 1.0 |
| 电源 / 时钟 | 内置工业级交流电源；VCXO 板载时钟 |
| 冷却 | 38 W（0–55 ℃）或 58 W（0–40 ℃）单槽冷却能力 |
| 尺寸 / 重量 | 485 × 320 × 113 mm；≤ 7.4 kg |
选型参考（由槽位配置推导）
| 指标 | 参考值 |
|---|---|
| 总槽位 | 9 |
| 混合外设槽占比 | 约 88.9%（8 / 9） |
| 公开单槽带宽之和 | 16 GB/s（8 × 2 GB/s），系统公开带宽仍为 8 GB/s |
边界：槽位带宽之和不是整机持续吞吐，最终受背板、交换、模块和软件影响。
配置依据：合作伙伴公开页面（2026-10-27 访问），EQIO 负责选型与系统集成；批次、接口和环境参数以正式确认单为准。
标准配置
标准配置
- 3U 9 槽机箱与混合背板
- 系统控制器槽和 8 个外设槽
- 工业级交流电源与 VCXO 时钟
